深圳市美裕芯科技有限公司供求TPS60400QDBVRQ1汽车类非稳压 60mA 电荷泵电压逆变器质量保证全新原装！！！

产品描述：

TPS60400QDBVRQ1系列器件从 1.8V 至 5.25V 的输入电压产生未稳压的负输出电压。这些器件通常由 5V 或 3.3V 的预稳压电源轨供电。由于其宽输入电压范围，两个或三个 NiCd、NiMH 或碱性电池，以及一个锂离子电池，也可以为它们供电。

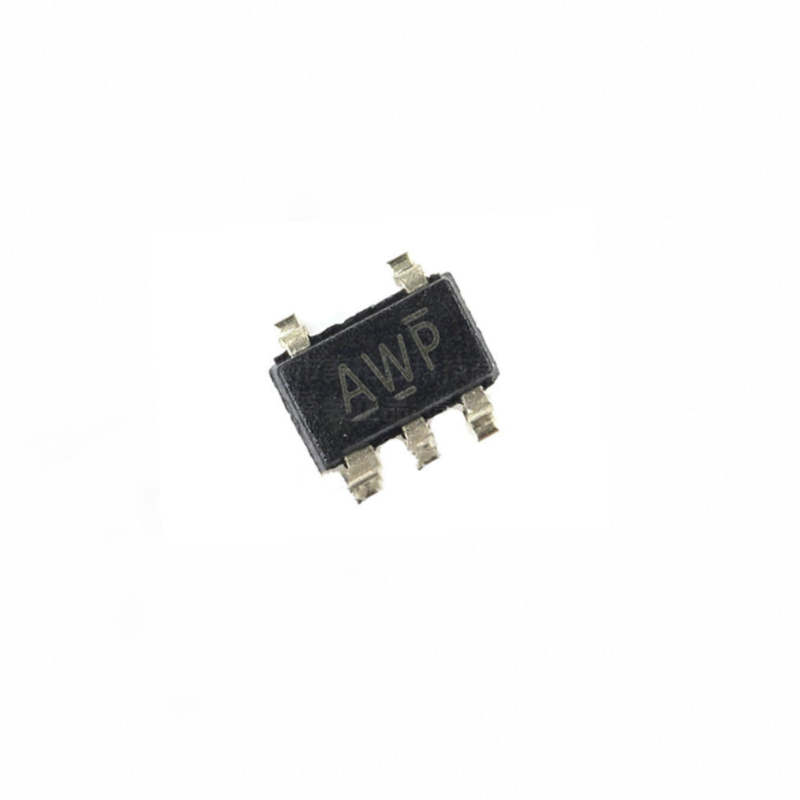

TPS60400QDBVRQ1构建一个完整的 DC-DC 电荷泵逆变器只需要三个外部 1µF 电容器。整个转换器采用 5 引脚 SOT-23 封装，可构建在 50 平方毫米的电路板面积上。用集成电路替换启动负载时通常需要的肖特基二极管可以实现额外的电路板面积和减少组件数量。

TPS60400QDBVRQ1可提供 60 mA 的最大输出电流，在宽输出电流范围内具有大于 90% 的典型转换效率。三个器件选项 TPS60401/2/3-Q1 具有 20-kHz、50-kHz 和 250-kHz 固定频率操作。 TPS60400QDBVRQ1器件具有可变开关频率，可在具有宽负载范围的应用中降低工作电流，并支持使用低值电容器的设计。

产品规格：

符合汽车应用要求

具有以下结果的 AEC-Q100 测试指南：

器件温度等级 1：–40°C 至 +125°C 环境工作温度范围

器件 HBM ESD 分类 2 级

器件 CDM ESD 分类等级 C6

反相输入电源电压

高达 60mA 的输出电流

只需三个小型 1µF 陶瓷电容器

输入电压范围为 1.8 V 至 5.25 V

可在低输出电流下提高效率的省电模式 (TPS60400-Q1)

器件静态电流典型值：100µA
