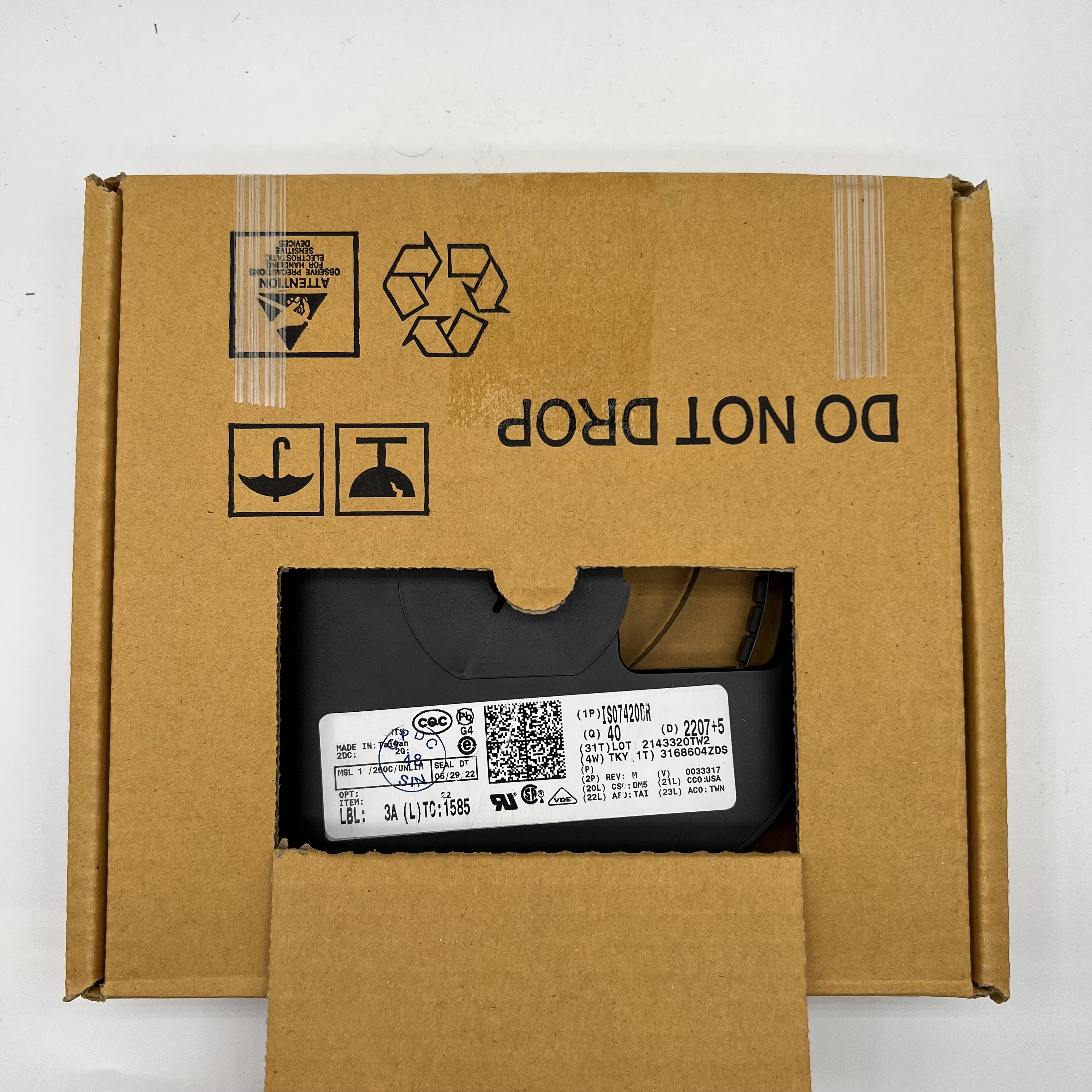

深圳市美裕芯科技有限公司【TI芯片分销商】全新原装ISO7420DR双通道、2/0、1Mbps 数字隔离器 ！！！
产品描述：
ISO7420DR 提供高达 2500 VRMS 的电流隔离，持续 1 分钟，符合 UL。这些数字隔离器有两个隔离通道。每个隔离通道都有一个逻辑输入和输出缓冲器，由二氧化硅 (SiO2) 绝缘屏障隔开。这些器件与隔离电源结合使用，可防止数据总线或其他电路上的噪声电流进入本地接地并干扰或损坏敏感电路。后缀 M 表示宽温度范围（–40°C 至 125°C）。
ISO7420DR这些设备具有 TTL 输入阈值，需要两个电源电压，3.3 或 5 V，或任意组合。当由 3.3V 电源供电时，所有输入都可承受 5V 电压。
ISO7420DR指定用于高达 1 Mbps 的信号传输速率。由于它们的快速响应时间，在大多数情况下，这些设备还将以更短的脉冲宽度传输数据。如果需要，设计人员应添加外部滤波以去除输入脉冲持续时间 <20 ns 的杂散信号。
产品特性：
最高信令速率：1 Mbps
低功耗，每通道典型 ICC（3.3V 操作）：
ISO7420：1.1 毫安，ISO7421：1.5 毫安
低传播延迟 – 典型值为 9 ns
低偏斜 - 300 ps 典型值
宽 TA 范围：–40°C 至 125°C（M 级）
50kV/μs 瞬态抗扰度，典型值
额定电压下超过 25 年的隔离完整性
在 3.3V 和 5V 电源和逻辑电平下运行
3.3V 和 5V 电平转换
窄体 SOIC-8 封装
安全和监管批准：
4242 VPK 隔离符合 DIN V VDE V 0884-10 和 DIN EN 61010-1
2500 VRMS 隔离，持续 1 分钟，符合 UL 1577
CSA 组件验收通知 5A、IEC 60950-1 和 IEC 61010-1 标准
符合GB4943.1-2011的CQC认证
产品应用：
工业现场总线
现场总线
通讯总线
DeviceNet™ 数据总线
伺服控制接口
电机控制
电源
电池组
