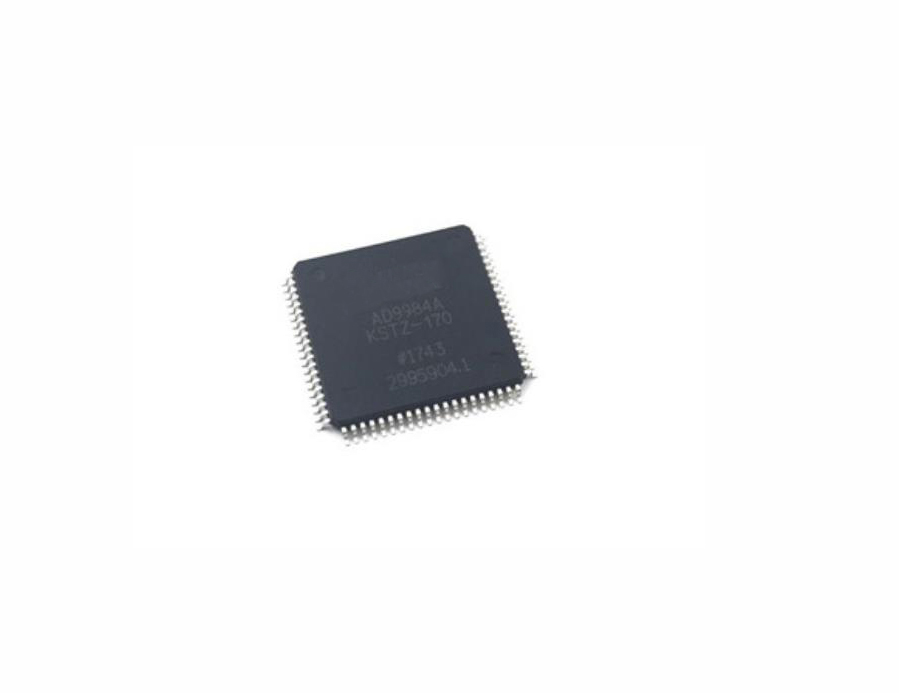

深圳市美裕芯科技有限公司【ADI代理商】出售全新原装AD9984AKSTZ-170显示接口集成电路 质量保证 全新原装 ！！！
描述
AD9984A 是一款完整的 10 位、170 MSPS、单片模拟接口，针对捕获 YPbPr 视频和 RGB 图形信号进行了优化。它的 170 MSPS 编码速率能力和 300 MHz 的全功率模拟带宽支持高达 1080p 的所有 HDTV 视频模式，以及高达 UXGA（1600 × 1200，60 Hz）的图形分辨率。
AD9984A 包括一个 170 MHz 三通道 ADC，具有一个内部基准、一个 PLL 以及可编程增益、偏移和钳位控制。用户仅提供 1.8 V 电源和模拟输入。三态 CMOS 输出的供电电压范围为 1.8 V 至 3.3 V。
AD9984A 片上 PLL 从三电平同步（用于 YPbPr 视频）或水平同步（用于 RGB 图形）生成采样时钟。采样时钟输出频率范围为 10 MHz 至 170 MHz。通过内部海岸生成，PLL 在没有同步输入的情况下保持其输出频率。提供 32 步采样时钟相位调整。保持输出数据、同步和时钟相位关系。
可以启用自动偏移功能以自动恢复信号参考电平并校准三个通道之间的任何偏移差异。可以启用自动通道间增益匹配功能，以最大限度地减少三个通道之间的任何增益失配。
AD9984A 还为复合同步和绿色同步应用提供全同步处理。钳位信号在内部产生或可由用户通过 CLAMP 输入引脚提供。 AD9984A 采用先进的 CMOS 工艺制造，采用节省空间的无铅 80 引脚扁平扁平封装 (LQFP) 或 64 引脚引线框架芯片级封装 (LFCSP)，规格为 0 °C 至 70°C 温度范围。
特征
10 位模数转换器
170 MSPS 最大转换率
170 MSPS 的低 PLL 时钟抖动
自动增益匹配
自动偏移调整
2:1 输入多路复用器
通过专用引脚或串行寄存器断电
4:4:4、4:2:2 和 DDR 输出格式模式
可变输出驱动强度
奇/偶场检测
外部时钟输入
重新生成的 Hsync 输出
可编程输出高阻抗控制
每个 Vsync 计数器的 Hsync
绿光同步 (SOG) 脉冲滤波器
无铅封装
应用
高级电视
等离子显示面板
液晶电视
高清电视
RGB图形处理
液晶显示器和投影仪
扫描转换器
