产品描述：

AMC1305L25QDWRQ1器件是一款高精度 Δ-Σ (ΔΣ) 调制器，通过磁场抗扰度较高的电容式双隔离栅隔离输出与输入电路。根据 DIN V VDE V 0884-10、UL1577 和 CSA 标准，该隔离栅经认证可提供高达 7000 V峰值 的增强型隔离。当与隔离电源配合使用时，该器件可防止共模高电压线路上的噪声电流进入本地系统接地，从而干扰或损害低电压电路。

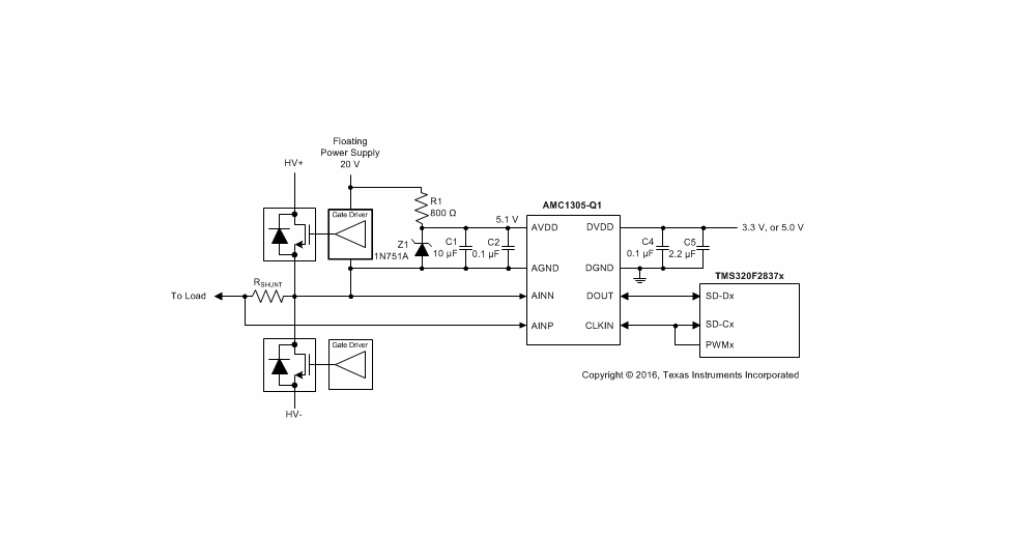

AMC1305L25QDWRQ1针对直接连接分流电阻器或其它低电压等级信号源进行了优化，同时具有出色的直流和交流性能。分流电阻通常用于感测牵引逆变器、车载充电器或类似汽车应用 中的电流。通过使用适当的数字滤波器（即，集成于 TMS320F2837x）来抽取位流，该器件可在 78kSPS 数据速率下实现 85dB (13.8 ENOB) 动态范围的 16 位分辨率。

AMC1305L25QDWRQ1在高侧，调制器由 5V (AVDD) 标称电压供电，而隔离数字接口则由 3.3V 或 5V 电源 (DVDD) 供电。

产品特点：

• 汽车电子 应用认证

• 具有符合 AEC-Q100 的下列结果：

– 温度等级 1：-40°C 至 +125°C

– 人体放电模式 (HBM) 静电放电 (ESD) 分类等级

– 组件充电模式 (CDM) ESD 分类等级 C6

• 与以下器件引脚兼容的系列：

– 输入电压范围为 ±50mV 或 ±250mV

– 互补金属氧化物半导体 (CMOS) 或低压差分信令 (LVDS) 数字接口选项

• 出色的直流性能：

– 偏移误差：±50µV 或 ±150µV（最大值）

– 偏移漂移：1.3µV/°C（最大值）

– 增益误差：±0.3%（最大值）

– 增益漂移：±40ppm/°C（最大值）

• 安全相关认证：

– 7000 VPK 增强型隔离，符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准

– 符合 UL 1577 标准且长达 1 分钟的 5000 VRMS隔离

– CAN/CSA No. 5A 组件验收服务通知

• 瞬态抗扰度：15kV/µs（最小值）

• 高电磁场抗扰度

• 5MHz 至 20MHz 外部时钟输入

应用

• 基于分流的电流感测或基于电阻分压器的电压感测输入：

– 牵引逆变器

– 板载充电器 (OBC)

– 直流-直流转换器

– 电池管理系统 (BMS)
