深圳市美裕芯科技有限公司【5G模块分销】出售INA2181A4QDGSRQ1 AEC-Q100、26V、双通道、双向、350kHz 电流感应放大器 质量保证 全新原装！！！
产品描述：

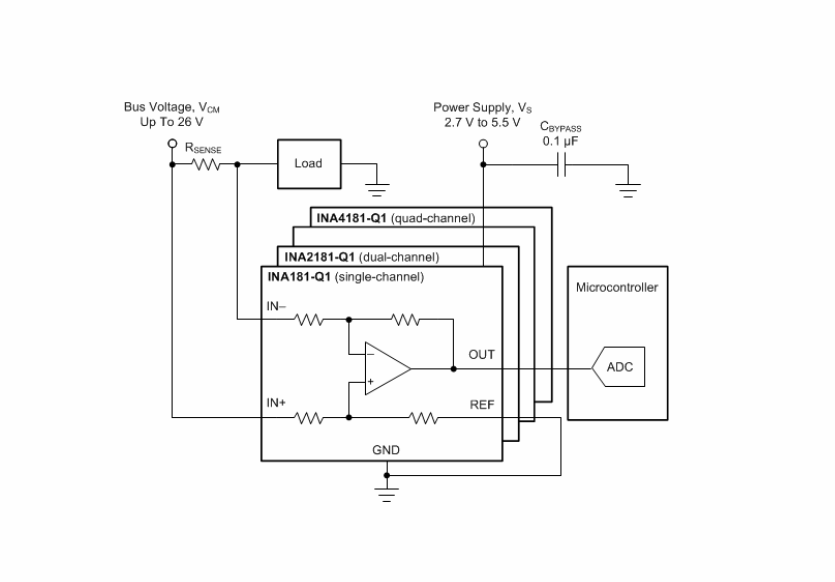

INA2181A4QDGSRQ1电流检测放大器专为经成本优化的 解决方案而设计。这些器件是一系列双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 –0.2V 至 +26V 范围内的共模电压中感测电流检测电阻器上的压降。INAx181-Q1 系列集成有一个匹配的电阻器增益网络，具有四个固定增益器件选项：20V/V、50V/V、100V/V 或 200V/V。该匹配增益电阻器网络可最大限度地减小增益误差并降低温漂。
INA2181A4QDGSRQ1这些器件由 2.7V 至 5.5V 单电源供电。单通道 INA181-Q1 消耗的最大电源电流为 260µA；而双通道 INA2181-Q1 消耗的最大电源电流为 500µA，四通道 INA4181-Q1 消耗的最大电源电流为 900µA。
INA2181A4QDGSRQ1可提供 6 引脚 SOT-23 封装。INA2181-Q1 可提供 10 引脚 VSSOP 封装。INA4181-Q1 可提供 20 引脚 TSSOP 封装。所有器件选项的额定扩展工作温度范围均为 –40°C 至 +125°C。
产品特点：
符合面向汽车应用的 AEC-Q100 标准
– 温度等级 1：–40°C ≤ TA ≤ +125°C
– HBM ESD 分类等级 2
– CDM ESD 分类等级 C6
• 共模范围 (VCM)：–0.2V 至 +26V
• 高带宽：350kHz（A1 器件）
• 偏移电压：
– ±150µV（最大值），VCM = 0V
– ±500µV（最大值），VCM = 12V
• 输出压摆率：2V/µs
• 双向电流感应功能
• 精度：
– ±1% 增益误差（最大值）
– 1µV/°C 温漂（最大值）
• 增益选项：
– 20V/V（A1 器件）
– 50V/V（A2 器件）
– 100V/V（A3 器件）
– 200V/V（A4 器件）
• 瞬态电流：最大为 260µA (INA181-Q1)
应用：
• 电机控制
• 电池监控
• 电源管理
• 照明控制
• 过流检测
